| Тип трубки | Heat pipe (AlN/AlN-SS/Cu) |
| Материал теплообменника | медь |
| Габариты ВхШхГ, (мм) | 2000х2275 |
| Размер вакуумной трубки, (мм) | 58х1800 |
| Гильза для термодатчика, мм | ф8*100 |
| Эффективность, n | 0; 734 |

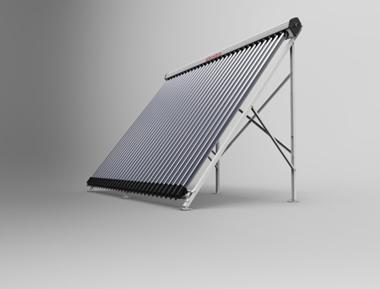

Вакуумный солнечный коллектор Atmosfera СВК-Nano-NSC-58B-30-24 эффективен для применения в круглогодичном режиме в любом регионе Украины. КПД коллектора составляет около 92%. Термоизоляция теплообменника выполнена минеральной ватой толщиной 45 мм. Универсальная конструкция рамы рассчитана на установку коллектора на любой тип кровли, а благодаря использованию сплава алюминия при изготовлении рамы уменьшается нагрузка на несущие конструкции кровли.
Серия СВК-Nano-...-24 отличается увеличенным диаметром конденсатора.В обычном СВК-Nano диаметр равен 14 мм, а в новой модели – 24 мм, что соответственно обеспеспечивает лучшую теплоотдачу и производительность системы вцелом.
Технические характеристики вакуумного коллектора Atmosfera СВК-Nano-NSC-58B-30-24:
Тип трубки Heat pipe (AlN/AlN-SS/Cu) Количество трубок 30 Площадь коллектора, (м2) - Размер вакуумной трубки, (мм) 58х1800 Диаметр конденсатора, (мм) 24,1 Длина конденсатора, (мм) 75 Площадь абсорбера, (м) 2,41 Площадь апертуры, м² 2,81 Максимальная температура нагрева, (°С) 250 Номинальная рабочая температура, (°С) -20+90 Максимальная рабочая температура, (°С) 100 Эффективность, n 0,734 Рама и коллектор сплав алюминия Материал теплообменника медь Материал изоляции минеральная вата Гильза для термодатчика, мм ф8*100 Максимальное рабочее давление, (бар) 6 Рекомендуемый расход, л/мин*м2 - Держатели вакуумных трубок Защелка с дополнительной фиксацией Тип установки Плоская,наклонная,отвесная поверхности Толщина металла 2 мм Габариты ВхШхГ, (мм) 2000х2275 Вес, (кг) 100 Срок службы Не менее 15 лет
Способ установки, на вертикальную поверхность, на горизонтальную поверхность
| Тип трубки | Heat pipe (AlN/AlN-SS/Cu) |
| Материал теплообменника | медь |
| Габариты ВхШхГ, (мм) | 2000х2275 |
| Размер вакуумной трубки, (мм) | 58х1800 |
| Гильза для термодатчика, мм | ф8*100 |
| Эффективность, n | 0; 734 |
| Толщина металла | 2 мм |
| Длина конденсатора, (мм) | 75 |
| Держатели вакуумных трубок | Защелка с дополнительной фиксацией |
| Площадь коллектора, (м2) | - |
| Материал изоляции | минеральная вата |
| Максимальная рабочая температура, (°С) | 100 |
| Максимальное рабочее давление, (бар) | 6 |
| Площадь апертуры, м² | 2; 81 |
| Рекомендуемый расход, л/мин*м2 | - |
| Количество трубок | 30 |
| Рама и коллектор | сплав алюминия |
| Срок службы | не менее 15 лет |
| Номинальная рабочая температура, (°С) | -20+90 |
| Вес, (кг) | 100 |
| Площадь абсорбера, (м) | 41; 2 |
| Тип установки | наклонная; отвесная поверхности; Плоская |
| Диаметр конденсатора, (мм) | 24; 1 |
| Максимальная температура нагрева, (°С) | 250 |
