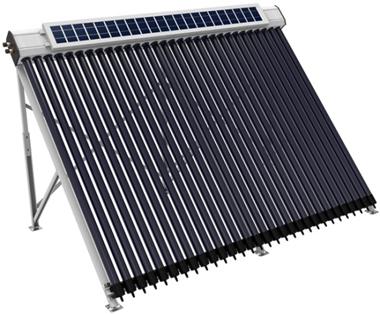

Вакуумный солнечный коллектор Atmosfera CBK-Twin Power-20 на 150л

Вакуумный солнечный коллектор СВК-Twin Power-20 может применяться в круглогодичном режиме работы, имеет универсальную конструкцию рамы, что позволяет его установить на любой тип кровли. При создании коллектора СВК-TwinPower® были использованы уникальные запатентованные разработки Atmosfera, повышающие его производительность и потребительские качества (патент на промышленный образец № 26971). Данный гелиоколлектор имеет высокий КПД, около 95%.Термоизоляция теплообменника выполнена 65-75 мм минеральной ватой с влагообработкой. Благодаря использованию сплава алюминия при изготовлении рамы уменьшается нагрузка на несущие конструкции кровли.

• Система креплений для быстрой установки фотоэлектрического модуля на корпусе коллектора, что облегчает и ускоряет процесс монтажа. Установка фотоэлектрического модуля позволяет обеспечить полную автономность гелиосистемы.
• Двухтрубная система с выходами 3/4" и широким бортом, позволяющая устанавливать подающий и обратный контур с одной стороны коллектора.
• Уникальный корпус с увеличенным теплоизоляционным слоем.
• Усиленная рама с возможностью регулировки угла наклона коллектора.
• Расположение гильз датчиков с обеих сторон, облегчают монтаж и увеличивают практичность коллектора.

Технические характеристики вакуумного коллектора Atmosfera CBK-Twin Power-20:

Тип трубки Heat pipe (AlN/AlN-SS/Cu) Количество трубок 20 Площадь коллектора, (м2) - Размер вакуумной трубки, (мм) - Диаметр конденсатора, (мм) 24,1 Длина конденсатора, (мм) - Площадь абсорбера, (м) 1,6 Площадь апертуры, м² 1,87 Максимальная температура нагрева, (°С) 270 Номинальная рабочая температура, (°С) -20+90 Максимальная рабочая температура, (°С) 100 Эффективность, n 0,734 Рама и коллектор сплав алюминия Материал теплообменника медь Материал изоляции минеральная вата 67-75 мм Гильза для термодатчика, мм ф8*100 Максимальное рабочее давление, (бар) 6 Рекомендуемый расход, л/мин*м2 - Держатели вакуумных трубок Защелка с дополнительной фиксацией Тип установки Плоская,наклонная,отвесная поверхности Толщина металла 2 мм Габариты ВхШхГ, (мм) 2020х1640 Вес, (кг) 83 Срок службы более 25 лет

*при солнечной инсоляции W=1000 Вт/м2.

Тип трубки Heat pipe (AlN/AlN-SS/Cu) Количество трубок 10 Площадь коллектора, (м2) 1,7 Размер вакуумной трубки, (мм) 58х1800 Диаметр конденсатора, (мм) 25 Длина конденсатора, (мм) 62 Площадь абсорбера, (м) 0,94 Площадь апертуры, м² 0,81 Максимальная температура нагрева, (°С) 270 Номинальная рабочая температура, (°С) -20+90 Максимальная рабочая температура, (°С) 100 Эффективность, n 0,734 Рама и коллектор сплав алюминия Материал теплообменника медь Материал изоляции полиуретан, минеральная вата Гильза для термодатчика, мм ф8*100 Максимальное рабочее давление, (бар) 6 Рекомендуемый расход, л/мин*м2 3,5-8,0 Держатели вакуумных трубок Защелка с дополнительной фиксацией Тип установки Плоская,наклонная,отвесная поверхности Толщина металла 2 мм Габариты ВхШхГ, (мм) 2025х802х189 Вес, (кг) 40 Срок службы более 25 лет
